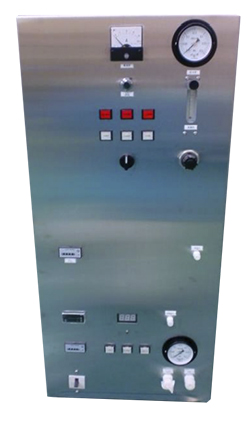

■臭氧水浓度高
（最大30ppm） |
 |
■臭氧水中无金属杂质
半导体，液晶，太阳能电池等洁净规格（臭氧水生成部由氟素树脂材料组成） |
|
■臭氧浓度上升快
达到臭氧最大浓度仅需大约1分钟 |
|
■生成器体积小
长400mm。宽550mm。高820mm（标准规格） |
|
| ■与其他公司产品相比价格低廉 |
|
| |
| |
|
| |
|
 |
| |
节约成本替代药品 |
| |
 |
| 目前市场上关于半导体晶片的清洗，主要使用的是SCL（氨/过氧化氢）硫酸，盐酸等药物，价格较高。使用臭氧水和稀氢氟酸来代替这些化学药品，在降低成本的同时，可以更好地去除金属杂质。 |
|
臭氧具有仅次于氟的高氧化还原电位，可以氧化分解大量杂质。例如，氧化有机物质并除去二氧化碳气体。此外，通过氧化硅的表面形成二氧化硅膜，从而实现清洗后不留斑点。 |
|
我们设计在臭氧水生成一个点的核心不具有所谓的多余的质量设计。除了氧气，其他原料几乎不消耗，因此具有很高的性价比（取决于机型）。 |
|
 |
|
| |
使用臭氧水生成装置的 |
| |
○ 半导体（清洗）
○ FPD、液晶（清洗）
○ MEMS，传感器（清洁）
○ 硬盘（清洗）
○ 太阳能电池（清洁）
○ 医疗（洗手，纯净水管道清洗））
○ 食品（洗手，消毒，除臭） |
| |

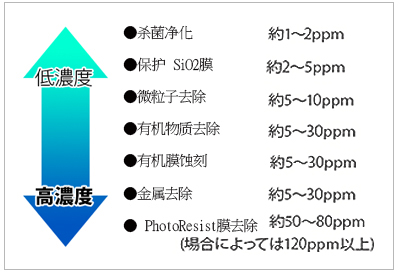

使用臭氧水可去除的物质以及所需臭氧的浓度 |
| |
利用臭氧的强氧化能力，可以实现分解并去除大量的杂质。
根据杂质的形状与数量的不同，所需浓度也将有所变化，请参考右图数据。
此外，如将稀氢氟酸与臭氧水同时使用，去除杂质的效果将倍增。 |
 |
|
| |
| |
 |
| |
基本规格 |
| 項目 |
項目 |
| 臭氧生成方式 |
无声放电法 |
| 将臭氧气体溶解于纯净水的方法 |
喷射方式 |
| 臭氧水中臭氧的浓度监测 |
紫外吸收法 |
| 臭氧水浓度 |
最高30ppm |
| 臭氧水流量 |
最高50L/min |
| 设备尺寸 |
宽度400mm 深度550mm 高度850毫米（标准型） |
| 重量 |
20～100Kg |
| 消耗功率 |
～３KW |
| 氧气压力 |
为0.1MPa（供给为0.3MPa） |
| 氧气纯度 |
99.5％（指定） |
| 氧气消耗量 |
～16L/min. |
| 供应纯净水的压力 |
0.20Mpa以上（理想值0.25MPa） |
| 供应纯净水的温度 |
低于25℃ |
| 臭氧气体生成部的冷却水温度 |
理想值为20℃以下。如无法实现，需根据情况增加冷却器（可选）。 |
CO2气体消耗量
（臭氧浓度过高时需通过纯净水行注入） |
大约100cc/min |
|
| |
| |
|
 |
| |
装置
类型 |
产品 |
用途 |
臭氧
浓度(ppm) |
流量
(L/min) |
交货期 |
| Ⅰ |
·而半导体精密清洗
·LED，LCD，传感器
·太阳能电池，MEMS部 |
·半导体用洁净规格。
·所有的过流部件均采用塑料部件。（ 臭氧水中不含有金属成分） |
25 |
10 |
1～
2.5个月 |
25 |
30 |
20 |
2.5 |
20 |
5 |
10 |
5 |
10 |
10 |
5 |
10 |
5 |
20 |
| Ⅱ |
允许臭氧水含有少量金属成分 |
·低价版。
·在气体溶部位使用SUS316材质的装置，管道。臭氧气体生成部与上述相同。
·如果允许臭氧水含有少量金属成分，与I机型相比价格低廉。 |
25 |
10 |
25 |
30 |
20 |
2.5 |
20 |
5 |
10 |
5 |
10 |
10 |
5 |
10 |
5 |
20 |
|
| |
| |
 |
| |
①减少化学药品的使用 |
| |
a) 半导体用化学药品一般包括SC1(NH4OH/H2O2/DIW) 和SC2 (HCl/H2O2/DIW)，但是SC1 和SC2是相对较贵，并且需在60-100 ℃的高温条件下发生作用，难以使用。而近年，臭氧水作为可替代SC1 和SC2 的新的清洗方式， 受到广泛关注。因为仅仅是将纯净水通过臭氧水生成器，便可以简单地产生臭氧，因此可大大降低运营成本。
b) 使用臭氧水进行清洗处理后，臭氧成分便迅速蒸发，因此废水处理也十分容易。 |
| |
②出色的清洗能力(颗粒， 金属污染物，有机物质) |
| |
| 因为臭氧拥有仅次于氟素的氧化还原能力，其清洗能力高于SC1、SC2尤其是用于清洗表面很难氧化的碳化硅或氮化镓基板也十分有效。(两者作为半导体材料受到广泛关注） |
| |
推荐的清洗处理方法 |
| |
| |
 |
|
| |
| ※清洗装置使用枚叶式主轴。 |
| |
使用臭氧水的优点（与使用药液的比较） |
| |
| 使用臭氧水 |
优劣判断 |
使用药液 |
①仅次于氟素的强氧化能力
→去除金属，有机物强力有效 |
○ |
× |
①使用盐酸，硫酸，双氧水等具有强酸性的药液，并且药液具有100℃左右的高温，操作时要十分注意。 |
②臭氧水处理后形成氧化膜，（0.8nm左右）
→晶片表面具有亲水性
→晶片表面粒子数少 |
○ |
○ |
②将氨气/双氧水与上述①强酸一起使用的情况较多（为了除去粒子） |
③臭氧成分通过自然蒸发，或者通过使用简易臭氧分解设备， 从而使工厂排水变为可能。
→臭氧水易蒸发，立刻变成纯水
→可以使用工厂废水管道排放臭氧水
→纯水可循环利用 |
○ |
○ |
③药液使用后，使用工厂的废液处理设备中和处理。
→ 药液不可循环使用 |
|
| |
成本比较 |
⑤消耗材料价格低
→基本上只需支付氧气费用和电费
总计费用52,900日元/月（634,800日元/年） |
○ |
× |
④药液成本高。（以使用浴槽式设备清洗为例计算）
总计药液费用：9,450,060日元/月（113,400,720日元/年） |
(上述⑤的具体内容）
·氧气费用：1liter/分 、1,300日元/ｍ3、臭氧水制造设备的运转率以80%计算为例 → 1个月氧气使用费：46,000日元
·电费 设备消耗电力：400W，电费以30日元/KWh为例，每个月的电费6,900日元/月 |
（上述④的具体内容）
·硫酸/双氧水（50升*3回交换/每天。成分比：硫酸5对双氧水1。硫酸单价：1,000日元/500ml，双氧水单价：1,300日元/500ml）
→每月硫酸消耗量3,750升（7,500,060日元/月）
→每月双氧水消費量750升（1,950,000日元/月） |
| ⑥与其它公司相比，低价提供设备 |
|
| |

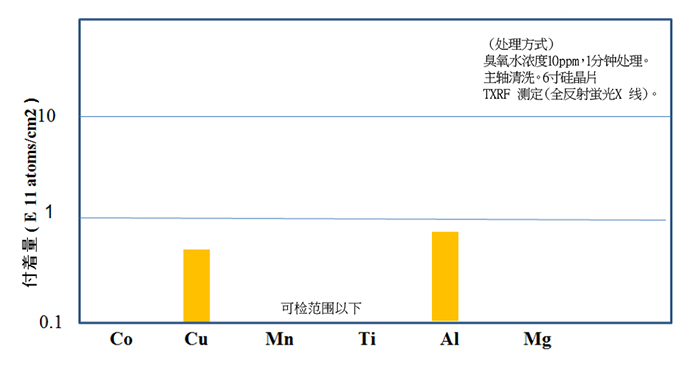

臭氧水清洗处理后的金属附着量 |
| |
|
| |
| |
